システムの最適なパフォーマンスを確保するには、適切なサイズの空気式 PVC バタフライ バルブを選択することが重要です。これらのバルブのサプライヤーとして、私は適切なサイズのバルブがプロジェクトにどのように大きな違いをもたらすかをこの目で見てきました。このブログでは、ニーズに合わせて最適なサイズを選択する方法についていくつかのヒントを紹介します。
空気圧 PVC バタフライ バルブの基本を理解する
サイズの決定に入る前に、空気圧 PVC バタフライ バルブとは何かを簡単に説明しましょう。ディスクを使用して流体またはガスの流れを制御するバルブの一種です。ディスクはバルブ本体内で回転し、空気圧アクチュエータがディスクを回転させる動力を提供します。 PVC (ポリ塩化ビニル) は、耐食性があり、軽量で、コスト効率が高いため、これらのバルブによく使われる材料です。

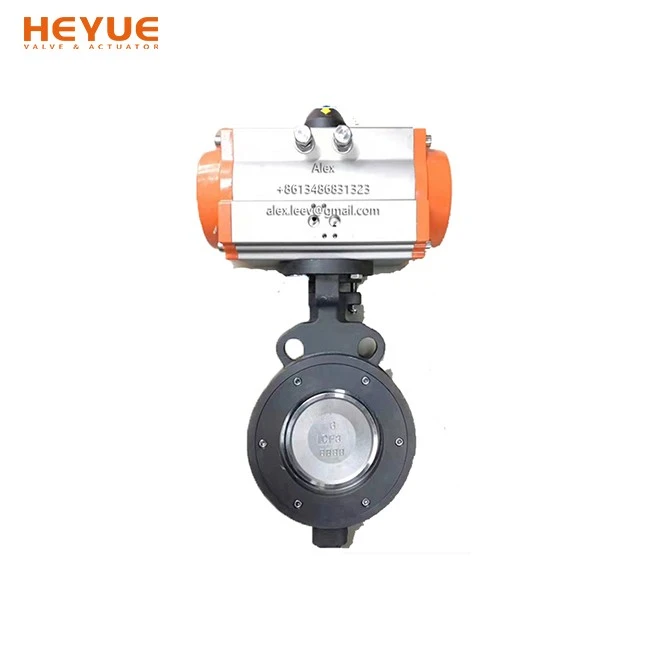

当社は、以下を含むさまざまな空気圧 PVC バタフライ バルブを提供しています。空気圧フランジバタフライバルブ、空気圧高性能二重偏心バタフライバルブ、 そして空気換気フランジバタフライバルブ。各タイプには独自の特徴と用途がありますが、サイジングの原則は一般に同じです。
流量に関する考慮事項
空気圧 PVC バタフライ バルブのサイズを選択するときに最初に考慮する必要があるのは、流量です。流量は、単位時間当たりにバルブを通過する流体またはガスの体積であり、通常はガロン/分 (GPM) または立方メートル/時 (m3/h) で測定されます。
必要な流量を決定するには、システムの需要を知る必要があります。たとえば、給水システムでバルブを使用している場合は、建物またはプロセスに必要な水の量を知る必要があります。流量は、器具の数、パイプのサイズ、システム内の圧力に基づいて計算できます。
流量を取得したら、バルブのサイズ表を使用できます。これらのグラフはバルブ メーカーによって提供され、バルブのサイズ、流量、圧力損失の関係を示しています。一般に、バルブを大きくすると流量が大きくなりますが、コストも高くなります。十分な流量を確保することと、バルブのサイズを大きくしすぎないことの間のバランスを見つける必要があります。
圧力損失
圧力損失も重要な要素です。流体またはガスがバルブを流れるときの、バルブの入口と出口の間の圧力差です。圧力降下が大きいと、液体やガスを送り出すためにより多くのエネルギーが必要となるため、システムの効率が低下する可能性があります。
バルブ全体の圧力降下は、バルブのサイズ、流量、流体またはガスの種類などのいくつかの要因によって異なります。小型のバルブは、大型のバルブと比較して、所定の流量での圧力降下が大きくなる傾向があります。ただし、大きすぎるバルブを選択すると、流速が遅くなり、配管内での沈殿などの問題が発生する可能性があります。
圧力損失は、バルブの流量係数 (Cv) を使用して計算できます。 Cv 値は、バルブが流体を通過させる能力の尺度です。 Cv が高いということは、バルブがより少ない圧力降下でより多くの流体を通過できることを意味します。通常、バルブ メーカーは自社製品の Cv 値を提供しており、これらの値を使用してシステム内の圧力降下を推定できます。
パイプサイズの互換性
バルブのサイズは、システムのパイプのサイズと互換性がある必要があります。一般に、パイプと同じ呼び径のバルブを選択することをお勧めします。たとえば、パイプの直径が 2 インチの場合は、2 インチの空気圧 PVC バタフライ バルブを探す必要があります。
パイプに対して小さすぎるバルブを使用すると、流量が制限され、高い圧力降下が発生する可能性があります。一方で、バルブが大きすぎると適切にフィットしない可能性があり、漏れやその他の取り付けの問題が発生する可能性があります。バルブとパイプの接続に影響を与える可能性があるため、パイプのスケジュール（太さ）も必ず確認してください。
システム圧力
システムの動作圧力も重要な考慮事項です。空気圧 PVC バタフライ バルブは、特定の最大圧力に対して定格されています。選択したバルブがシステム内の圧力に対応できることを確認する必要があります。
システム圧力がバルブの定格圧力より高い場合、バルブが故障し、漏れやシステムの停止につながる可能性があります。より高い圧力定格のバルブを選択する必要がある場合があります。これは、より大型またはより耐久性の高いバルブを意味する場合もあります。
温度と流体の適合性
バルブを通過する流体またはガスの温度とその化学組成も重要です。 PVC には特定の温度制限があり、流体が熱すぎると PVC が変形したり強度が失われたりする可能性があります。
また、PVC 材料が液体と互換性があることを確認する必要があります。一部の化学物質は PVC と反応して腐食や劣化を引き起こす可能性があります。腐食性流体を扱う場合は、特殊なライニングを備えたバルブ、またはまったく異なる材質のバルブを選択する必要がある場合があります。
アプリケーション - 特定の要件
さまざまな用途には、バルブのサイズに関する特定の要件がある場合があります。たとえば、換気システムでは、騒音を最小限に抑えながら十分な空気の流れを提供することに重点が置かれる場合があります。化学処理プラントでは、バルブは腐食性化学物質の処理と高精度の流量制御ができる必要があります。
消火システムなどの重要な用途でバルブを使用している場合は、バルブが関連するすべての安全規格および規制を満たしていることを確認する必要があります。バルブの正確なサイズと仕様を決定するには、エンジニアまたは専門家に相談する必要がある場合もあります。
結論
空気圧 PVC バタフライ バルブの適切なサイズを選択することは、流量、圧力降下、パイプ サイズ、システム圧力、温度、流体の適合性などの複数の要素を考慮する必要がある複雑なプロセスです。時間をかけてこれらの要素を慎重に評価することで、バルブが良好に機能し、長期間使用できることを保証できます。
どのサイズの空気圧 PVC バタフライ バルブがプロジェクトに適しているかがまだわからない場合は、遠慮なくお問い合わせください。当社には、選択プロセスを支援し、お客様のニーズに最適なソリューションを提供できる専門家チームがいます。探しているかどうか空気圧フランジバタフライバルブ、空気圧高性能二重偏心バタフライバルブ、 または空気換気フランジバタフライバルブ、私たちはあなたをカバーします。調達と交渉のプロセスを開始するには、今すぐお問い合わせください。
参考文献
- バルブサイジングハンドブック（XYZ Publishing）
- ABC社の空気圧バルブ技術マニュアル
